LMS ประเภท พลูมบลัสซอม คอปปิ้ง พลูมบลัสซอม ยืดหยุ่น
-
เน้น
เครื่องเชื่อมยืดหยุ่นประเภท LMS
,เครื่องเชื่อมต่อยืดหยุ่น Plum Blossom
,พลูม คอปปิ้งยืดหยุ่น ขนาดที่กําหนดเอง
-
ชื่อสินค้าข้อต่อยางยืดดอกพลัม
-
ประเภทข้อต่อแบบยืดหยุ่น
-
การบํารุงผิวการใส่ร้ายป้ายสี
-
ขนาดขนาดตามต้องการ
-
สถานที่กำเนิดจีน
-
ได้รับการรับรองGB/T5272-2002
-
หมายเลขรุ่นประเภท LMS
LMS ประเภท พลูมบลัสซอม คอปปิ้ง พลูมบลัสซอม ยืดหยุ่น
LMS ประเภท พลูมบลัสซอม คอปปิ้ง พลูมบลัสซอม ยืดหยุ่น
ภาพรวม:

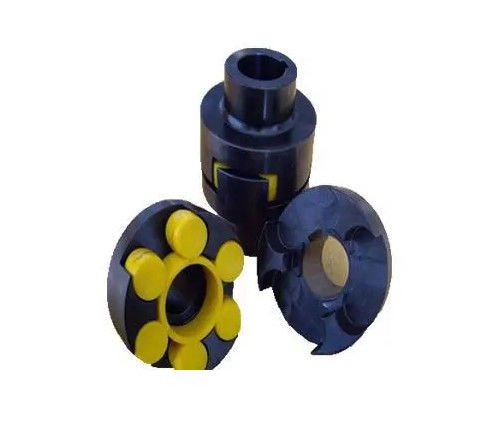

พลูม คอปปิ้งเป็นเครื่องเชื่อมที่ใช้กันอย่างแพร่หลาย หรือเรียกกันว่า claw coupling ซึ่งประกอบด้วยแผ่นโลหะสองแผ่น และตัวยืดหยุ่น โดยปกติแผ่นโลหะสองแผ่นจะทําจากเหล็กขนาด 45แต่สับสนของอลูมิเนียมก็มีประโยชน์เช่นกันเมื่อความอ่อนไหวของภาระที่ต้องการ.
ลักษณะ:
1. พลัม-ดอกพลูม คอปปิ้งมีโครงสร้างที่เรียบง่าย, ไม่มีการปรับปรุง, การบํารุงรักษาง่าย, การตรวจสอบง่าย, ฟรีการบํารุงรักษา, และสามารถทํางานอย่างต่อเนื่องเป็นเวลานาน
2. การทํางานที่มั่นคงและน่าเชื่อถือ มีคุณสมบัติการบรรเทาความสั่นสะเทือนที่ดี
3มีความสามารถในการชดเชยแกน, radial และมุมขนาดใหญ่
4ขนาดรัเดียลขนาดเล็ก น้ําหนักเบา, จุดเฉื่อยน้อย เหมาะสําหรับโอกาสความเร็วกลางและสูง
5อุปกรณ์ยืดหยุ่นพอลิอุเรธานความแข็งแรงสูงทนทานต่อการสกัดและทนต่อน้ํามัน มีความสามารถในการแบกที่ใหญ่ มีอายุการใช้งานยาวนาน และปลอดภัยและน่าเชื่อถือ
การใช้งาน:
เครื่องเชื่อมสลัมถูกใช้อย่างแพร่หลายในเครื่องมือเครื่องจักร CNC, เครื่องหมุน CNC, ศูนย์แปรรูป, เครื่องแกรฟ, เครื่องบด CNC, เครื่องคอมพิวเตอร์ Gongs, เครื่องจักรโลหะ, เครื่องจักรเหมืองแร่,เครื่องจักรน้ํามัน, เครื่องจักรเคมี, เครื่องจักรยก, เครื่องจักรขนส่ง, เครื่องจักรอุตสาหกรรมเบา, เครื่องจักรเยื่อ, ปั๊ม, แฟน, เป็นต้น
ปริมาตร:
|
型号 |
公称转矩T N·m |
许用 轉速[n] /r·min! |
เส้นตรงหลุมแกน d,d2d2 |
L |
L0 |
D |
D, |
ธ อร์ 型号 |
质量m/kg | วนย้าย วนย้าย l/kg·m2 | |
| หนาแน่นของชิ้น | |||||||||||
| a ((HA) | b (((HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMS1 | 25 | 45 | 8500 | 12.14,15,18,19,20,22,24,25 | 35 | 98 | 50 | 90 | MT1 | 1.325 | 0.0013 |
| LMS2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 108 | 60 | 100 | MT2 หลักฐานการเงิน | 1.736 | 0.0021 |
| LMS3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 117 | 70 | 110 | MT3 | 2.33 | 0.0034 |
| LMS4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 130 | 85 | 125 | MT4 | 3.375 | 0.0064 |
| LMS5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 150 | 105 | 150 | NT1 การประมวลผล | 6.067 | 0.0175 |
| LMS6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 167 | 125 | 185 | MT2 การจัดหา | 10.466 | 0.044 |
| LMS7 | 630 | 1120 | 3700 | 35,38,40,42,45,48,50,55 | 60 | 185 | 145 | 205 | MT7 | 14.223 | 0.0739 |
| LMS8 | 1120 | 2240 | 3100 | 4548 ¢50,55,56,60,63,65 | 70 | 209 | 170 | 240 | MT8 การจัดการ | 21.16 | 0.149 |
| LMS9 | 1800 | 3550 | 2800 | 55,55,56,60,63,65,70,71,75,80 | 80 | 240 | 200 | 270 | MT2 การจัดหา | 30.699 | 0.276 |
| LMS10 | 2800 | 5600 | 2500 | 60,63,65°70,71,75,80,85,90,95,100 | 90 | 268 | 230 | 305 | NT1 การจัดหา | 44.547 | 0.526 |
| LMS11 | 4500 | 9000 | 2200 | 70,71,75,80,85,90,95,100,110,120 | 100 | 308 | 260 | 350 | NT1 การจัดหา | 70.72 | 1.136 |
| LMS12 | 6300 | 12500 | 1900 | 80,85,90,95,100,110,120,125,130 | 115 | 345 | 300 | 400 | MT2 - รายการ | 99.544 | 1.999 |
| LMS13 | 11200 | 20000 | 1600 | 90,95,100,110,120,125,130,140,150 | 125 | 373 | 360 | 460 | NT1 การจัดตั้ง | 137.53 | 3.67 |
| LMS14 | 12500 | 25000 | 1500 | 100°110,120,125,130,140,150,160 | 135 | 383 | 400 | 500 | สินค้า | 165.25 | 5.158 |
|
型号 |
公称转矩T, N·m | 许用 转速 [n] /r ·min |
เส้นตรงหลุมแกน d,d2d2 |
L |
L0 |
D0 |
B |
D |
ธ อร์ 型号 |
质量m/kg |
หมุนนิยม L/kg·m2 |
|
| หนาแน่นของชิ้น | ||||||||||||
| a ((HA) | b (((HD) | |||||||||||
| 80±5 | 60±5 | |||||||||||
|
LMZ5 - 160 |
250 | 400 | 4750 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 160 | 70 | 105 | MT5B | 6.602 | 0.019 |
| - 200 บาท |
3800 |
25,28,30,32,35,38,40,42,45 |
200 |
85 |
9.204 | 0.044 | ||||||
|
1MZ6 - 200 บาท |
400 | 710 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | MT6B | 11.45 | 0.052 | |||
|
LMZ7- - 200 บาท |
630 | 1120 | 35,38,40,42,45,48,50,55,56 | 60 | 159 | 145 | MT7 | 13.96 | 0.064 | |||
|
LM27- - 250 บาท |
3050 | 35,38,40'42,45,48,50,55,56 | 250 | 105 | 20.09 | 0.144 | ||||||
|
LMZ8- 250 |
1120 | 2240 | 45,48,50,55,56,60,63,65 | 70 | 181 | 170 | MT2 การจัดตั้ง | 24.65 | 0.175 | |||
|
LMZ8- -315 |
2400 | 45°,48',50,55,56,60,63,65 | 315 | 135 | 34.13 | 0.374 | ||||||
|
LMZ9- -315 |
1800 | 3550 | 50,55,56,60,63,65,70,71,75,80 | 80 | 208 | 200 | MT9B | 41.67 | 0.45 | |||
|
UMZ9- 1-400 |
1900 | 50,55,56,60,63,65,70,71,75,80 | 400 | 170 | 65.61 | 1.259 | ||||||
|
LMZ10- - 400 บาท |
2800 | 5600 | 60,63,65,70,71,75,80,85,90,95,100 | 90 | 230 | 230 | MT10 บาท | 74.53 | 1.4 | |||
|
LMZ10- 1-500 |
1500 | 60,63,65,70,71,75,80,85,90,95,100 | 500 | 210 | 110.6 | 3.472 | ||||||
|
LMZ11- 1-500 |
4500 | 9000 | 70,71',75°,80°85,90,95,100,110,120 | 100 | 260 | 260 | MT11B | 121.7 | 3.715 | |||
|
LMZ12- 1-630 |
6300 | 12500 | 1200 | 80,85,90,95,100,110,120,125,130 | 115 | 297 | 630 | 265 | 300 | MT3 การประกอบการ | 213.7 | 10.24 |
|
LMZ13- 1-710 |
11200 | 20000 | 1050 | 90,95°100,110,120,125,130,140,150 | 125 | 323 | 710 | 300 | 360 | MT3 ธาตุ | 341.6 | 19.99 |
|
LMZ14- 1-800 |
12500 | 25000 | 950 | 100,110,120,125,130,140,150,160 | 135 | 333 | 800 | 340 | 400 | สินค้า | 510.1 | 39.36 |
