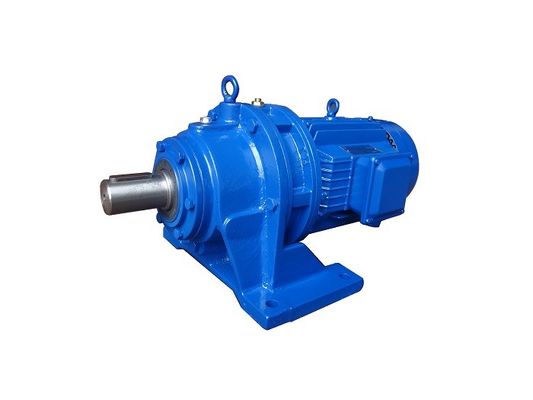

เครื่องลดวงจรจักรวาลระดับความแม่นยําสูง เครื่องลดวงจร

เครื่องลดวงจรจักรวาลระดับความแม่นยําสูง เครื่องลดวงจร

หลักการทํางานของเครื่องลดวงจรวงจร

อุปกรณ์การส่งทั้งหมดของเครื่องลดวงจรวงจรจักรวาลสามารถแบ่งออกเป็นสามส่วน: ส่วนเข้า, ส่วนลด, และส่วนออก

กล่องขี้ขยันสองตัวที่สับเปลี่ยน 180 ° ถูกติดตั้งบนแกนการเข้า สองหมุนม้วนถูกติดตั้งบนกล่องขี้ขยันเพื่อสร้างกลไก Hช่องกลางของล้อสอง cycloidal เป็นเส้นทาง raceways ของหมุนแขนหมุนบนแขน eccentricวงล้อไซคลอิดมีเจสกับชุดของเกียร์ปินจัดเรียงเป็นวงแหวนบนเกียร์ปินเพื่อสร้างกลไกการลดเจสภายในที่มีความแตกต่างของฟันเล็ก (เพื่อลดการขัดแย้งในเครื่องลดความเร็วที่มีสัดส่วนความเร็วเล็ก, ฟันข้อมือมีฟันข้อมือ

เมื่อแกนเข้าทําการหมุนเวียนหนึ่งครั้งกับกล่อง eccentric,เนื่องจากลักษณะของเส้นโค้งห้องฟันบนวงล้อแบบไซคลอิด และการจํากัดฟันปิ้นบนเข็มเข็ม, การเคลื่อนไหวของล้อหมุนย้อนกลายเป็นการเคลื่อนไหวแบบเรียบพร้อมกับการหมุนและหมุน. เมื่อแกนเข้าหมุนไปข้างหน้าสําหรับการหมุนหนึ่งครั้ง, แขน eccentric ยังหมุนครั้งหนึ่ง,และล้อ cycloidal ปั่นผ่านความแตกต่างของฟันในทิศทางตรงกันข้ามที่จะถูกช้าลงด้วยความช่วยเหลือของกลไกออก W การหมุนความเร็วต่ําของล้อไซคลอิดจะส่งไปยังการออกผ่านแกน pin ส่งผลให้ความเร็วออกต่ํากว่า

ปารามิเตอร์เครื่องลดวงจรวงจร

หมายเหตุ: ตัวชี้วัดการทํางานของเครื่องแบบที่ตรงกันของมาตรฐานที่แตกต่างกันในพื้นฐานก็เหมือนกัน แต่ลักษณะ, การติดตั้งและขนาดการเชื่อมโยงต่างกันเล็กน้อยผู้ใช้ควรพยายามใช้มาตรฐาน JB/T2982-94A และ B.

ตัวอย่างตัวอย่างของเครื่องลดวงจรวงจรวงจร

หมายเหตุ: ในเครื่องลดระดับสองระยะและสามระยะ, การรวมส่วนความสัดส่วนของการส่งของแต่ละระยะโดยหลักการคือระยะแรก (ปลายความเร็วสูง) เป็นปลายที่มีส่วนความสัดส่วนการส่งที่ต่ํากว่า,และระยะที่สองหรือที่สาม (i.e ปลายความเร็วต่ํา) เป็นอัตราการส่ง. ปลายใหญ่
