YKK YRKK ซีรี่ย์ มอเตอร์แบบไม่สมองสามเฟส มอเตอร์ไฟฟ้าความแรงสูง 3เฟส
-
เน้น
เครื่องยนต์อินดูคชันแบบไม่สมองแบบ IEC 3 ขั้นตอน
,เครื่องยนต์ 50HZ 3 ขั้นตอน
,มอเตอร์ไฟฟ้าแรงสูง 2500KW
-
ชื่อสินค้าเครื่องยนต์อิสินโครโนมในกรงกระรอก
-
ลักษณะไฟฟ้าแรงสูง
-
โวลเตชั่น6เควี
-
จำนวนสเตเตอร์3 เฟส
-
ประเภทการป้องกันIP44 หรือ IP54
-
มาตรฐานมาตรฐานไออีซี
-
เสา4, 6, 8, 10, 12
-
หน้าที่S1
-
ความถี่50เฮิร์ต
-
สถานที่กำเนิดจีน
-
หมายเลขรุ่นYKK.YRKK ซีรีส์
YKK YRKK ซีรี่ย์ มอเตอร์แบบไม่สมองสามเฟส มอเตอร์ไฟฟ้าความแรงสูง 3เฟส
YKK YRKK ซีรี่ย์ มอเตอร์แบบไม่สมองสามเฟส มอเตอร์ไฟฟ้าความแรงสูง 3เฟส
เครื่องยนต์อิสินโครโนมในกรงกระรอกภาพรวม
YKK ซีรี่ย์กระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกมอเตอร์ชุดนี้ได้รับการจัดอันดับ IP44 หรือ IP54 และวิธีการเย็นคือ IC611.

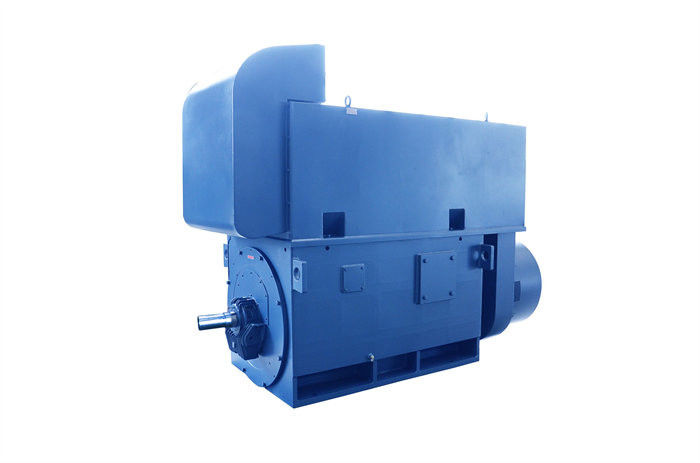

YKK ซีรีส์แรงดันสูง 3 ขั้นตอนมอเตอร์ asynchronous เป็นกรงมอเตอร์ asynchronous กับปิดอากาศ-อากาศ cooler. ฐานและปิดปลายทําจากแผ่นเหล็ก. โครงสร้างกล่องถูกนํามาใช้.กล่องด้านบนสามารถเปิดเพื่อสังเกตภาวะภายในของมอเตอร์องค์ประกอบทั้งหมดสามารถถอนและประกอบสําหรับการติดตั้งและบํารุงรักษาที่สะดวก
YKK เครื่องยนต์ขังกระบอกความดันสูง มีข้อดีของประสิทธิภาพสูง ประหยัดพลังงาน เสียงต่ํา ความสั่นสะเทือนน้อย น้ําหนักเบา ผลงานที่น่าเชื่อถือ การติดตั้งและบํารุงรักษาที่สะดวกสบายสามารถใช้ในการขับเคลื่อนเครื่องจักรที่หลากหลายเช่น เครื่องอัดลม เครื่องบด เครื่องบด เครื่องตัดเครื่องมือ เครื่องมือและอุปกรณ์อื่น ๆ และสามารถนําไปใช้ในเหมืองหินโรงไฟฟ้าและบริษัทอุตสาหกรรมและเหมืองแร่ต่างๆ.
โครงสร้างและรูปแบบการติดตั้งของ YKK ซีรี่ย์แรงดันสูง squirrel กรงมอเตอร์ที่ไม่สมองคือ IMB3 ควอต้าเป็นการเรียงลําดับต่อเนื่องบนพื้นฐานของระบบการทํางานต่อเนื่อง (S1).ความถี่ที่ระบุของมอเตอร์คือ 50HZ, ความดันระดับ 6kv/10kv, ระดับความดันอื่น ๆ หรือความต้องการพิเศษถูกสั่งซื้อ. มันสามารถตกลงกับผู้ใช้ได้.
ข้อมูลเฉพาะเจาะจงของมอเตอร์ 3 ขั้นตอน
|
2.YKK系列6kV高压三相异步电动机技术数据表 ((H710-H1000) ข้อมูลทางเทคนิคของมอเตอร์อะซินโครโนมสามเฟส YKK ซีรีส์ 6000V ((H710- 1000) |
||||||||||
|
型 号 ประเภท |
额定 功率 เรต พลังงาน (kW) |
额定 ไฟฟ้า STATOR ปัจจุบัน (A) |
额定 轉速 เรต การหมุนเวียน ความเร็ว (r/min) |
ประสิทธิภาพ η% EFFI- IENCY |
功率 จํานวน cosΦ พลังงาน ปัจจัย |
最大 轉矩 MAX TORQ รางวัล 额定 轉矩 RATED TORQ |
起动 轉矩 ปิด TORQ 额定 轉矩 RATED TORQ |
起动 ไฟฟ้า ปัจจุบันล็อค 额定 ไฟฟ้า เรต ปัจจุบัน |
ภาระ 转动 惯量 J LOAD INERTIA กิโลกรัม..ม2 |
电机 น้ําหนัก น้ําหนัก (kg) |
|
YKK7101-4 YKK7102-4 YKK7104-4 |
2500 2800 3150 3550 |
291 326 362 408 |
1493 1493 1493 1493 |
96.28 96.36 96.51 96.55 |
0.873 0.875 0.883 0.886 |
1.8 1.8 1.8 1.8 |
0.5 0.5 0.5 0.5 |
6.5 6.5 6.5 6.5 |
5270 5565 5780 5890 |
12600 13100 13600 14100 |
|
YKK8001-4 YKK8002-4 YKK8003-4 |
4000 4500 5000 |
459 516 573 |
1493 1493 1493 |
96.62 96.63 96.70 |
0.890 0.892 0.892 |
1.8 1.8 1.8 |
0.5 0.5 0.5 |
6.5 6.5 6.5 |
6450 6980 7460 |
16450 17000 17700 |
|
YKK9002-4 YKK9003-4 |
5600 6300 |
633 712 |
1493 1493 |
96.82 96.92 |
0.895 0.896 |
1.8 1.8 |
0.5 0.5 |
6.5 6.5 |
7600 7850 |
22500 23700 |
|
YKK7101-6 YKK7102-6 YKK7103-6 YKK7104-6 |
1800 2000 2240 2500 |
213 236 264 295 |
1000 1000 1000 1000 |
95.52 95.62 95.73 95.81 |
0.852 0.856 0.858 0.860 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
1465 1630 1800 1970 |
12500 13000 13500 14100 |
|
YKK8001-6 YKK8002-6 YKK8003-6 YKK8004-6 |
2800 3150 3550 4000 |
326 371 417 465 |
1000 1000 1000 1000 |
96.33 96.42 96.45 96.53 |
0.871 0.873 0.875 0.878 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2820 3050 3250 3550 |
16500 17670 18120 18460 |
|
YKK9001-6 YKK9002-6 YKK9003-6 |
4500 5000 5600 |
516 573 641 |
1000 1000 1000 |
96.61 96.73 96.83 |
0.882 0.885 0.889 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
3900 4250 4650 |
22800 23760 25000 |
|
YKK10001-6 YKK10002-6 |
6300 7100 |
712 802 |
1000 1000 |
96.90 97.02 |
0.892 0.895 |
1.8 1.8 |
0.6 0.6 |
6.5 6.5 |
5100 5600 |
32080 33800 |
|
YKK7101-8 YKK7102-8 YKK7103-8 |
1400 1600 1800 |
169 192 216 |
745 745 745 |
95.02 95.15 95.26 |
0.837 0.839 0.840 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
2035 2320 2610 |
12680 13890 14450 |
|
YKK8001-8 YKK8002-8 YKK8003-8 YKK8004-8 |
2000 2240 2500 2800 |
237 265 296 331 |
745 745 745 745 |
95.34 95.42 95.52 95.62 |
0.841 0.843 0.845 0.848 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2940 3260 3590 3950 |
16500 17120 18890 19180 |
|
YKK9001-8 YKK9002-8 YKK9003-8 |
3150 3550 4000 |
368 414 466 |
744 744 744 |
95.73 95.82 95.94 |
0.854 0.856 0.858 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
4950 5400 6000 |
22500 23850 24660 |
|
YKK10001-8 YKK10002-8 YKK10003-8 |
4500 5000 5600 |
518 574 643 |
743 744 744 |
96.05 96.13 96.25 |
0.862 0.864 0.868 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
6530 7260 7800 |
32580 33120 34900 |
|
YKK7101- 10 YKK7102- 10 YKK7103- 10 |
1250 1400 1600 |
153 171 195 |
592 592 592 |
94.64 94.75 94.85 |
0.824 0.825 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2770 3110 3450 |
12800 13250 14300 |
|
YKK8001- 10 YKK8002- 10 YKK8003- 10 |
1800 2000 2240 |
219 244 273 |
592 592 592 |
94.93 95.05 95.13 |
0.827 0.829 0.830 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
3850 4250 4750 |
16800 17500 18000 |
|
YKK9001- 10 YKK9002- 10 YKK9003- 10 |
2500 2800 3150 |
300 336 378 |
592 592 592 |
95.21 95.32 95.42 |
0.832 0.834 0.836 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
5300 5900 6500 |
22800 23580 24500 |
|
2.YKK系列6kV高压三相异步电动机技术数据表 ((H710-H1000) ข้อมูลทางเทคนิคของมอเตอร์อะซินโครโนมสามเฟส YKK ซีรีส์ 6000V ((H710- 1000) |
||||||||||
|
型 号 ประเภท |
额定 功率 เรต พลังงาน (kW) |
额定 ไฟฟ้า STATOR ปัจจุบัน (A) |
额定 轉速 เรต การหมุนเวียน ความเร็ว (r/min) |
ประสิทธิภาพ η% EFFI- IENCY |
功率 จํานวน cosΦ พลังงาน ปัจจัย |
最大 轉矩 MAX TORQ รางวัล 额定 轉矩 RATED TORQ |
起动 轉矩 ปิด TORQ 额定 轉矩 RATED TORQ |
起动 ไฟฟ้า ปัจจุบันล็อค 额定 ไฟฟ้า เรต ปัจจุบัน |
ภาระ 转动 惯量 J LOAD INERTIA กิโลกรัม..ม2 |
电机 น้ําหนัก น้ําหนัก (kg) |
|
YKK10001- 10 YKK10002- 10 YKK10003- 10 |
3550 4000 4500 |
420 473 531 |
593 593 593 |
95.54 95.63 95.71 |
0.843 0.845 0.846 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7750 8850 9950 |
31800 31870 32920 |
|
YKK7101- 12 YKK7102- 12 YKK7103- 12 |
900 1000 1120 |
116 128 144 |
492 492 493 |
94.26 94.35 94.42 |
0.798 0.802 0.803 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2980 3200 3500 |
11450 12800 13200 |
|
YKK8001- 12 YKK8002- 12 YKK8003- 12 YKK8004- 12 |
1250 1400 1600 1800 |
161 180 203 232 |
493 493 493 493 |
94.43 94.53 94.64 94.62 |
0.803 0.804 0.805 0.808 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
3900 4300 4800 5300 |
16210 17230 18620 19560 |
|
YKK9001- 12 YKK9002- 12 YKK9003- 12 |
2000 2240 2500 |
254 284 317 |
492 492 492 |
94.74 94.83 94.92 |
0.813 0.814 0.815 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6400 6900 5500 |
22500 22900 23500 |
|
YKK10001- 12 YKK10002- 12 YKK10003- 12 |
2800 3150 3550 |
355 399 449 |
495 495 495 |
95.12 95.23 95.34 |
0.821 0.824 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6200 6900 7700 |
31050 32320 34380 |
|
YKK7101- 16 YKK7102- 16 YKK7103- 16 YKK7104- 16 |
500 560 630 710 |
71 80 89 100 |
375 375 375 375 |
93.32 93.41 93.52 93.61 |
0.742 0.744 0.746 0.748 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
2840 3185 3530 3880 |
11800 12340 12890 13300 |
|
YKK8001- 16 YKK8002- 16 YKK8003- 16 YKK8004- 16 |
800 900 1000 1120 |
113 127 141 158 |
375 375 375 375 |
93.72 93.82 93.92 94.03 |
0.750 0.751 0.752 0.753 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
4330 4880 5380 6100 |
15120 15800 16230 16890 |
|
YKK9001- 16 YKK9002- 16 YKK9003- 16 |
1250 1400 1600 |
174 195 222 |
375 375 375 |
94.12 94.22 94.32 |
0.762 0.763 0.764 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7000 7900 8900 |
21890 22990 23680 |
|
YKK10001- 16 YKK10002- 16 YKK10003- 16 |
1800 2000 2240 |
250 277 310 |
375 375 375 |
94.45 94.53 94.62 |
0.765 0.766 0.768 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
10010 11370 12740 |
30580 31495 32750 |
