GB/T 9770 เข็มขัดขนส่งเสริมเหล็ก เข็มขัดขนส่งเชือกสายสําหรับการส่งวัสดุ
-
เน้น
GB/T 9770 เข็มขัดขนสายเหล็ก
,สายพานส่งสายพานเหล็กที่ป้องกันการขาดรอย
,สายขนส่งสายไหม 1400mm
-
ชื่อสินค้าสายพานลำเลียงแบบสายเหล็ก
-
วัสดุยาง+ผ้า EP
-
คุณภาพระดับสูง
-
การใช้งานการส่งผ่านของวัสดุ
-
ลักษณะทนความร้อน ป้องกันการฉีกขาด
-
ความกว้างของสายพาน800-2800มม
-
สถานที่กำเนิดจีน
-
ได้รับการรับรองGB/T 9770
-
หมายเลขรุ่นเซนต์
GB/T 9770 เข็มขัดขนส่งเสริมเหล็ก เข็มขัดขนส่งเชือกสายสําหรับการส่งวัสดุ
GB/T 9770 เข็มขัดขนส่งเสริมเหล็ก เข็มขัดขนส่งเชือกสายสําหรับการส่งวัสดุ
คําอธิบายสินค้า:

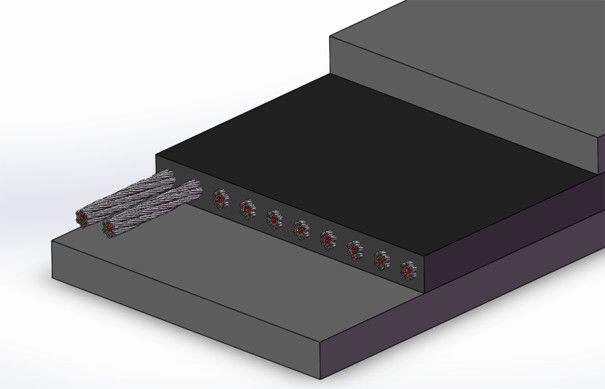

สายขนส่งสายเหล็กเป็นสายขนส่งยางที่มีสายเหล็กเป็นกระดูก. ผลิตภัณฑ์ประกอบด้วยยางแกน, สายขนส่งสายเหล็ก, ชั้นปกคลุมและขอบ.มันมีข้อดีของความแข็งแรงในการดึงสูงความทนทานต่อการกระแทกที่ดี อายุการใช้งานยาวนาน ความยืดหยุ่นน้อยในการใช้งาน การสร้างรูลดีและความทนทานต่อความยืดหยุ่นที่ดี เหมาะสําหรับการขนส่งวัสดุในระยะทางไกลระยะทางไกลและความเร็วสูง
ปริมาตรสินค้า:
1) สายขนส่งสายไหม ตัวอย่างการตรา (มาตรฐานการดําเนินงาน: GB/T 9770)
ตัวอย่าง GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ รหัสมาตรฐาน
1400 ------ ความยาว (ม.)
2200 ------ ความกว้าง (มิลลิเมตร)
ST3150 ------ รายละเอียดความแรง
8+8 ------ ความหนาของกาวปิดด้านบนและด้านล่าง
H ------ รหัสระดับประสิทธิภาพชั้นปกคลุม
2) ความเข้มข้นของสายพานขนส่งเหล็ก:
| รายการ | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
ความแข็งแรงในการดึง N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
กว้างขวางชื่อเสียงสูงสุดของสายไหม mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
ระยะห่างสายไหม mm |
10±15 | 10±15 | 12±15 | 12±15 | 12±15 | 12±15 | 15±15 | 15±15 | 15±15 | 15±15 | 16±15 | 17±15 | 17±15 |
|
ความหนาของกาวปกด้านบน mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
ความหนาของกาวปกด้านล่าง mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) รายละเอียดความกว้างของสายไหม:
|
ความกว้าง mm |
จํานวนสายไหม | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) ตารางประสิทธิภาพชั้นปกคลุมสายพานสายพาน:
| รหัสระดับ | ความแข็งแรงของสายดึง,MPa≥ | ความยาวในเวลาแตก % ≥ | ปริมาณการสวม,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| 注:D ภายใต้สภาพการทํางานที่เสื่อมมาก;H ภายใต้สภาพการทํางานที่ขีดข่วนมาก;L ภายใต้สภาพการทํางานปกติสายขนส่งสายลัดกันความหนาวและโดยทั่วไปกันไฟ | |||
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
