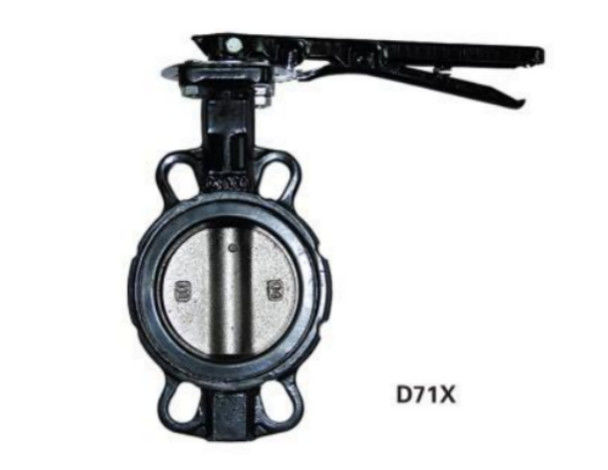

LT ประเภทการทํางานสูง Wafer วาล์วกระพริกเหล็กเหล็กเหล็ก
-
เน้น
ลําดับความหนา
,2 นิ้ววาล์วกระพริบเหล็กเหล็ก
,วาล์วกระพริกกระพริก ไม่มีการรั่วไหล
-
ชื่อสินค้าวาล์วกระพริบชนิดวอลเฟอร์
-
สื่ออากาศ, น้ำ, ไอน้ำ, สารกัดกร่อนต่างๆ, โคลน, น้ำมัน, โลหะเหลว และสารกัมมันตภาพรังสี และของเหลวประเภทอื
-
กว้างDN50 ((2 ♂) - 600 ((24 ♂)
-
ลักษณะการรั่วไหลเป็นศูนย์
-
วัสดุเหล็กเหล็ก
-
สถานที่กำเนิดจีน
-
หมายเลขรุ่นLT แบบ
LT ประเภทการทํางานสูง Wafer วาล์วกระพริกเหล็กเหล็กเหล็ก
LT ประเภทการทํางานสูง Wafer วาล์วกระพริกเหล็กเหล็กเหล็ก
โครงสร้าง:
วาล์ว butterfly wafer ประกอบด้วยตัวกลมหรือทรงแผ่นที่มีช่องกลางและส่วนปิดแบบแผ่นหรือทรงกระพริกภายในตัวเรียกกันว่าแผ่นผีเสื้อผีเสื้อผีเสื้อ, ติดต่อกับแกนหรือต้นที่ขยายออกไปนอกร่างกายของวาล์ว.ร่างกายของวาล์วมี flanges ในทั้งสองข้างเพื่อการติดตั้งง่ายระหว่าง flanges ท่อ.
การดําเนินการ:
วาล์วกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกมันอนุญาตให้มีการไหลผ่านระบายน้ําสูงสุดผ่านวาล์วดิสก์สามารถวางอยู่ตรงไหนก็ได้ระหว่าง เพื่อควบคุมอัตราการไหล
ปริมาตร:
| 公称通径DN | 尺寸Size ((มม) | น้ําหนัก ((kg) | |||||||||||||
| A | B | C | D | L | H | D1 | N-φ | K | E | n1-φ1 | Φ2 | G | |||
| mm | นิ้ว | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | 2?? | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 4.2 |
| 80 | 3?? | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 189 | 4.7 |
| 100 | 4?? | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5?? | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6?? | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | 8?? | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | 10?? | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16?? | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18?? | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20 บาท | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24 | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-222 | 50.65 | 821 | 270 |
หมายเหตุ:
DN50(2??) -600(24??) วาล์วกระพริบชนิด "LT" เหมาะสําหรับระดับความดันสองระดับ: PN1.0 / PN1.6MPa มีขนาดสองในแต่ละกรีดในตารางแสดง PN1.0 / PN1.6MPa ตามลําดับสําหรับขนาดการเชื่อมต่อระดับความดัน, ขนาดการเชื่อมโยง flange ท่อเชื่อมโยงกับแวลล์อ้างอิงไปยังตารางขนาดการเชื่อมโยง flangeไฟฟ้า, เครื่องปนูเมติกและอุปกรณ์การส่งอื่น ๆ
โครงสร้าง, ผลงาน, และวัสดุของส่วนของซับระบายน้ําชนิด "LT" เหมือนกับชนิด "A"ความแตกต่างคือประเภท "A" สามารถเชื่อมต่อกลางระหว่างสองหลอด flanges ผ่าน stud bolts (หรือ bolts hexagonal ขยาย) (i.e แบบคลิปออน)
นอกจากจะเชื่อมต่อระหว่างท่อสองสายผ่านสองบอลต์สามเหลี่ยมทั่วไปแล้วชนิด "LT" ยังสามารถติดตั้งอยู่บนปลายท่อ (เช่นชนิดกริมเดียว) และใช้เป็นวาล์วระบายน้ําแต่การใช้ปลายท่อต้องถูกระบุในสัญญาสั่งซื้อ.
ขนาดการเชื่อมต่อฟลานจ์สอดคล้องกับ G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 และมาตรฐานอื่น ๆ และต้องถูกระบุโดยผู้ใช้ในสัญญา
ข้อดี:
การออกแบบที่กระชับกระชับและเบา ทําให้การติดตั้งและการใช้งานง่ายขึ้น
การทํางานที่รวดเร็วและง่าย ด้วยการเคลื่อนไหวรอบสี่เหลี่ยม
คุณลักษณะการควบคุมการไหลที่ดีและความดันลดต่ํา
ประหยัดเมื่อเปรียบเทียบกับชนิดของวาล์วอื่น ๆ
เหมาะสําหรับการใช้งานต่างๆ รวมถึง HVAC, การบําบัดน้ํา, ผังเคมีและอุตสาหกรรม
การใช้งาน:
วาล์วกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมกระเทียมพวกเขาเหมาะสําหรับการควบคุมการไหลของของเหลวก๊าซและสลอร์ในอุตสาหกรรมหลายสาย
