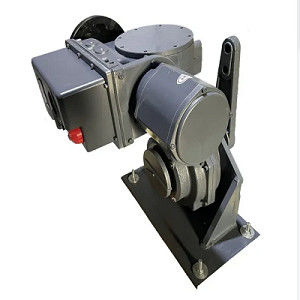

SD Series Quarter Turn Electric Valve Actuator เครื่องขับเคลื่อนอิเล็กทรอนิกส์
-
เน้น
เครื่องดําเนินไฟฟ้าชุด SD รอบครึ่ง
,อุปกรณ์ประกอบไฟฟ้า 50HZ Quarter Turn
,เครื่องปรับระบายไฟฟ้า 95% ความชื้น
-
ชื่อสินค้าอุปกรณ์ขับเคลื่อนไฟฟ้าครึ่งรอบ
-
อุณหภูมิการทํางาน-10~+55°C/-20~+70°C
-
ความชื้นสัมพัทธ์≤95%
-
แรงดันไฟฟ้ากระแสสลับเดี่ยว220v±10%
-
AC สามเฟสสามสาย380V ± 10%
-
ความถี่50/60เฮิร์ต ±1%
-
กระแสไฟฟ้าDC220V/DC48V
-
สถานที่กำเนิดจีน
-
หมายเลขรุ่นเอสดีซีรีส์
SD Series Quarter Turn Electric Valve Actuator เครื่องขับเคลื่อนอิเล็กทรอนิกส์
SD Series Quarter Turn Electric Valve Actuator เครื่องขับเคลื่อนอิเล็กทรอนิกส์
รายละเอียดภาพรวมของแวลเวลต์หมุนครึ่ง:
เครื่องขับเคลื่อนไฟฟ้า Quarter Turn ใช้พลังงานไฟฟ้าในการเปิด ปิด หรือลุ้นวาล์วที่ต้องการการตั้งตําแหน่งที่แม่นยํามากพวกเขาได้รับการออกแบบเพื่ออัตโนมัติการทํางานแม่นยําของวาล์วที่เปิดและปิดโดยการเคลื่อนไหวหมุน 90 ° (หมุนสี่), เช่น วาล์วลูกกลม, วาล์วปั๊ม, วาล์วหงุด, วาล์วดัมป์, และวาล์วกระพริกเครื่องผลักดันหมุนสี่เหลี่ยมหมุนยังสามารถใช้ในการอัตโนมัติเครื่องปรับอากาศเพื่อควบคุมการไหลของอากาศในหินและอุปกรณ์การจัดการอากาศสําหรับอุตสาหกรรม HVAC.
อุปกรณ์ดําเนินวาล์วรอบสี่เหลี่ยมcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyการออกแบบที่คอมแพคต์และน้ําหนักที่ค่อนข้างเบา เหมาะสําหรับสถานการณ์ที่พื้นที่การติดตั้งจํากัด
รายละเอียดของเครื่องขับเคลื่อนวาล์วไฟฟ้ารอบสี่เหลี่ยม:
| รุ่น | คันหมุนปริมาณ ((Nm) |
เวลาทํางานเต็ม |
เครื่องปรับปรุง | ฐานติดตั้ง | ปริมาตรเครื่องยนต์ที่มีอุปกรณ์ | |
|
การติดตั้ง Flange มาตรฐาน ISO |
รูปแบบห่วงลูกบอล | รหัสความดัน |
พลังงานระดับ KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
ความสามารถทางเทคนิคของเครื่องขับเคลื่อนไฟฟ้าครึ่งรอบ:
1. เมนูแก้ไขภาษาจีนและภาษาอังกฤษ, ง่ายและเข้าใจ
2รองรับ 3 วิธีการควบคุม: (ทั้งหมดคือการแยกคู่ทางออทติก)
A. การควบคุมชนิดสวิตช์สามารถเลือกการควบคุมการวิ่ง หรือการควบคุมการเก็บ
B. มาตรฐานการควบคุมแบบอนาล็อก 4-20mA, อุปทานสัญญาณเข้า 100Ω, อุปทานสัญญาณออก < 750Ω (การตั้งค่ามาตรฐาน)
C. การควบคุมบัส MODBUS (ไม่จําเป็น)
3. มีฟังก์ชันการระบุและแก้ไขลําดับระยะ ไฟฟ้าสามระยะไม่จําเป็นต้องระบุลําดับระยะ และอุปกรณ์สามารถทํางานได้ปกติเมื่อเชื่อมต่อ
4มีฟังก์ชันการป้องกันการสูญเสียระยะของเครื่องไฟฟ้า เครื่องขับเคลื่อนการสูญเสียระยะของเครื่องไฟฟ้าสามระยะหยุดและแสดงการสูญเสียระยะโดยอัตโนมัติ
5มีมาตรการป้องกันหลายอย่าง
A. อิเล็กทรอนิกส์
B. ป้องกันแรงหมุนเกิน
C. การป้องกันการตัดสัญญาณ, อยู่ที่ตําแหน่ง, ปิดเต็ม, เปิดเต็ม, มี 3 วิธีให้เลือก
D. ป้องกันการอุ่นเกินของมอเตอร์
E. การป้องกันโรเตอร์ที่หยุดยั้ง เมื่อมีคําสั่งการควบคุม หลังจาก 8S ไม่มีการตอบสนองและมันถูกตัดสินว่าหยุดยั้ง
6อุปกรณ์พร้อมกับ 4 ทางสัญชาติดต่อแห้งสัญชาติดต่อ, อุปกรณ์สัญชาติดต่อสามารถเลือกผ่านการตั้งค่า
7การควบคุมความแม่นยําสูง ความผิดพลาด ≤± 1% การเบรคใช้เบรคปฏิกิริยาล่าช้า และความสับสนของกระแสไฟฟ้าน้อย
8ด้วยฟังก์ชันควบคุมฉุกเฉิน ESD
9ระดับการป้องกันสูงสุดคือ IP67
10. ใช้มาตรฐาน IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 และอ้างอิง
