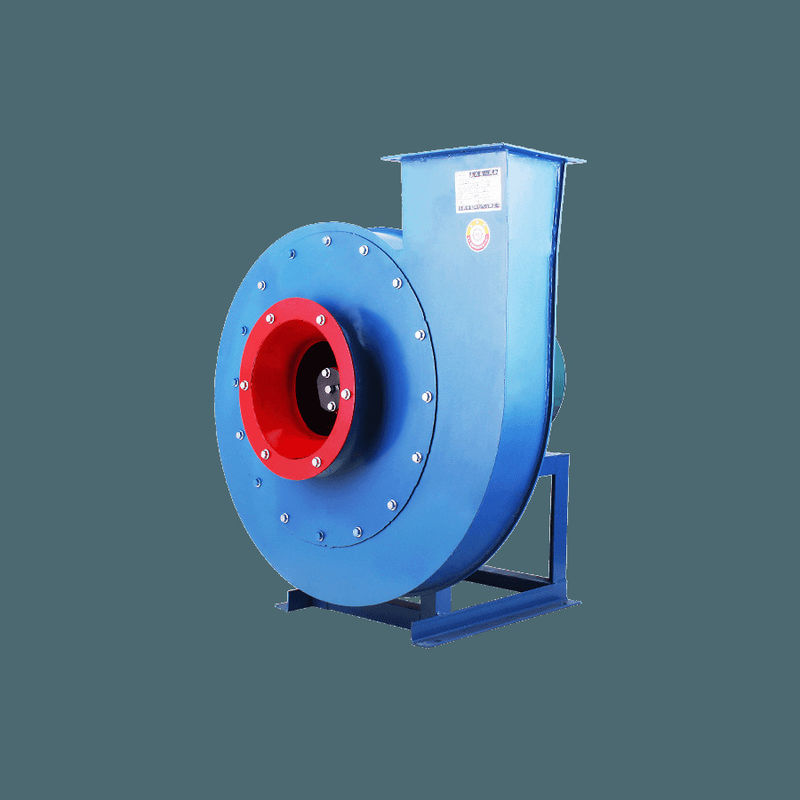

G4-73 Y4-73 พัดลมลมหลอมศูนย์กลางเหล็ก ปั่นลมลมลมอัดลม
1. ภาพรวม
G4-73 Y4-73เครื่องพัดลมหลอมศูนย์กลางเหล็กและพัดลมแรงดันเหมาะสําหรับระบบอัดอากาศและอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดอัดG4-73 ยังสามารถใช้ได้สําหรับอากาศเหมืองและอากาศทั่วไป.
สารสื่อที่นําโดยเครื่องระบายอากาศคืออากาศ และอุณหภูมิสูงสุดไม่เกิน 80 °C; สารสื่อที่นําโดยลมพัดลมแบบผลักดันคือก๊าซควันและอุณหภูมิสูงสุดไม่เกิน 250°C.
หน้าลมลมลมลมลมลมลมลมลมลมลมลมลมตามเงื่อนไขการใช้งานโรงงานไฟฟ้าทั่วไป, ประสิทธิภาพในการกําจัดฝุ่นไม่ต่ํากว่า 85%
2. ลักษณะ
(1) การเครื่องระบายอากาศหลุดศูนย์กลางและพัดลมระบายอากาศผลิตจากเครื่องดูดเดียว แต่ละเครื่องมีจํานวนเครื่อง 12 เครื่อง N28~28
(2) พัดลมมีทิศทางหมุนสองทิศทาง: ซ้ายและขวา มองจากปลายหนึ่งของมอเตอร์, พัดลมหมุนตามทิศทางนาฬิกาเรียกว่าพัดลมด้านขวา, แสดงด้วย "ขวา";อุปกรณ์หมุนที่หมุนตรงข้ามทิศทางนาฬิกาเรียกว่า แฟนซ้ายมือ, ที่แสดงด้วย "ซ้าย"
(3) สถานที่ออกของพัดลมแสดงด้วยมุมของช่องออกอากาศของกระเป๋า
(4) รูปแบบการส่งของพัดลมเป็นชนิด D และพวกเขาทั้งหมดถูกขับเคลื่อนโดยคอปลิ่งยืดหยุ่น
3รายละเอียด
| G4-73 ตารางประสิทธิภาพพัดลมพัดลมหลอมศูนย์กลาง | |||||||||
| เลขเครื่องยนต์ | ความเร็ว R/นาที |
การไหล M3 / H |
ความดันทั้งหมด | ประสิทธิภาพ (%) | พลัง /KW |
พลัง ที่ จําเป็น /KW |
มอเตอร์ไฟฟ้า | ||
| รุ่น | พลังงาน kw | ||||||||
| 8D | 1450 | 16156 | 2104 | 79.4 | 11.80 | 13.85 | Y180M-4 | 18.5 | |
| 18244 | 2095 | 83.2 | 12.67 | 14.86 | |||||
| 20442 | 2072 | 85.7 | 13.63 | 15.99 | |||||
| 22530 | 2018 | 87 | 14.42 | 16.92 | |||||
| 24618 | 1924 | 86.8 | 15.06 | 17.67 | |||||
| 26706 | 1794 | 85.6 | 15.45 | 18.13 | |||||
| 28904 | 1611 | 82.8 | 15.53 | 18.22 | |||||
| 30993 | 1400 | 79.4 | 15.11 | 17.73 | |||||
| 10D | 1450 | 31554 | 3301 | 79.4 | 36.02 | 42.27 | Y250M-4 | 55 | |
| 35633 | 3287 | 83.2 | 38.66 | 45.36 | |||||
| 39926 | 3251 | 85.7 | 41.58 | 48.79 | |||||
| 44004 | 3166 | 87 | 44.0 | 51.64 | |||||
| 48083 | 3018 | 86.8 | 45.95 | 53.92 | |||||
| 52161 | 2813 | 85.6 | 47.15 | 55.32 | |||||
| 56455 | 2525 | 82.8 | 47.39 | 55.61 | |||||
| 60533 | 2194 | 79.4 | 46.12 | 54.11 | |||||
| 12D | 1450 | 54526 | 4777 | 79.4 | 89.63 | 105.17 | Y315M1-4 | 132 | |
| 61574 | 4756 | 83.2 | 96.19 | 112.87 | |||||
| 68992 | 4705 | 85.7 | 103.46 | 1231.40 | |||||
| 76040 | 4582 | 87 | 109.49 | 128.47 | |||||
| 83088 | 4366 | 86.8 | 114.33 | 134.15 | Y315M2-4 | 160 | |||
| 90135 | 4069 | 85.6 | 117.31 | 137.65 | |||||
| 97554 | 3650 | 82.8 | 117.92 | 138.36 | |||||
| 104600 | 3171 | 79.4 | 114.75 | 134.65 | |||||
| 14D | 1450 | 86586 | 6541 | 79.4 | 193.71 | 227.30 | Y355-4 | 280 | |
| 97777 | 6513 | 83.2 | 207.90 | 243.96 | |||||
| 109550 | 6442 | 85.7 | 223.63 | 262.41 | |||||
| 120740 | 6272 | 87 | 236.66 | 277.7 | |||||
| 131940 | 5975 | 86.8 | 247.13 | 289.99 | Y355-4 | 315 | |||
| 143130 | 5566 | 85.6 | 253.56 | 297.53 | |||||
| 154910 | 4990 | 82.8 | 254.89 | 299.10 | |||||
| 166100 | 4333 | 79.4 | 248.02 | 291.04 | |||||
| 16D | 960 | 85571 | 3709 | 79.4 | 109.60 | 128.60 | Y355-6 | 185 | |
| 96631 | 3693 | 83.2 | 117.63 | 138.03 | |||||
| 108270 | 3653 | 85.7 | 126.53 | 148.47 | |||||
| 119330 | 3558 | 87 | 133.91 | 159.12 | |||||
| 130390 | 3391 | 86.8 | 139.83 | 164.08 | |||||
| 141450 | 3161 | 85.6 | 143.46 | 168.33 | |||||
| 153090 | 2836 | 82.8 | 144.21 | 169.22 | |||||
| 164150 | 2465 | 79.4 | 140.33 | 164.66 | |||||
| 18D | 730 | 92648 | 2705 | 79.4 | 86.85 | 101.91 | Y315M-8 | 132 | |
| 104620 | 2693 | 83.2 | 93.21 | 109.37 | |||||
| 117220 | 2664 | 85.7 | 100.26 | 117.64 | |||||
| 129200 | 2595 | 87 | 106.1 | 124.49 | |||||
| 141170 | 2474 | 86.8 | 110.79 | 130 | |||||
| 153150 | 2306 | 85.6 | 113.67 | 133.37 | |||||
| 165750 | 2070 | 82.8 | 114.27 | 134.09 | |||||
| 177730 | 1880 | 79.4 | 111.19 | 130.46 | |||||
| 20D | 730 | 127080 | 3347 | 79.4 | 147.07 | 172.58 | Y355-8 | 220 | |
| 143510 | 3333 | 83.2 | 157.84 | 185.21 | |||||
| 160800 | 3297 | 85.7 | 169.79 | 199.23 | |||||
| 177230 | 3211 | 87 | 179.68 | 210.85 | |||||
| 193660 | 3060 | 86.8 | 187.63 | 220.16 | Y355-8 | 250 | |||
| 210080 | 2853 | 85.6 | 192.51 | 225.89 | |||||
| 227370 | 2560 | 82.8 | 193.52 | 227.07 | |||||
| 243800 | 2225 | 79.4 | 188.30 | 220.96 | |||||
| Y4-73 เครื่องพัดลมลมพัดลมลมพัดลม ตารางผลการทํางาน | ||||||||
| เลขเครื่องยนต์ | ความเร็ว R/นาที |
การไหล M3/h |
ความดันทั้งหมด พ่อ |
ประสิทธิภาพ (%) |
พลัง /KW |
พลัง ที่ จําเป็น /KW |
มอเตอร์ไฟฟ้า | |
| รุ่น | พลังงาน kw | |||||||
| 8D | 1450 | 16156 | 1303 | 79.4 | 7.33 | 9.73 | Y160M-4 | 11 |
| 18244 | 1298 | 83.2 | 7.87 | 10.44 | ||||
| 20442 | 1284 | 85.7 | 8.46 | 11.23 | Y160L-4 | 15 | ||
| 22530 | 1250 | 87 | 8.96 | 11.89 | ||||
| 24618 | 1192 | 86.8 | 9.35 | 12.41 | ||||
| 26706 | 1112 | 85.6 | 9.60 | 12.73 | ||||
| 28904 | 998 | 82.8 | 9.65 | 12.80 | ||||
| 30993 | 868 | 79.4 | 9.39 | 12.45 | ||||
| 9D | 1450 | 23003 | 1651 | 79.4 | 13.21 | 17.52 | Y180L-4 | 22 |
| 25976 | 1644 | 83.2 | 14.18 | 18.81 | ||||
| 29106 | 1627 | 85.7 | 15.25 | 20.23 | ||||
| 32079 | 1584 | 87 | 16.14 | 21.41 | ||||
| 35052 | 1531 | 86.8 | 16.85 | 22.36 | Y200L-4 | 30 | ||
| 39926 | 1509 | 85.6 | 17.29 | 22.94 | ||||
| 41155 | 1365 | 82.8 | 17.38 | 23.06 | ||||
| 44128 | 1200 | 79.4 | 16.91 | 22.44 | ||||
| 12D | 1450 | 54526 | 2949 | 79.4 | 55.67 | 73.85 | Y280M-4 | 90 |
| 61574 | 2936 | 83.2 | 59.75 | 79.26 | ||||
| 68992 | 2905 | 85.7 | 64.27 | 85.26 | ||||
| 76040 | 2829 | 87 | 68.01 | 90.23 | Y315S-4 | 110 | ||
| 83088 | 2697 | 86.8 | 71.02 | 94.21 | ||||
| 90135 | 2514 | 85.6 | 72.87 | 96.67 | ||||
| 97554 | 2256 | 82.8 | 73.25 | 97.17 | ||||
| 104600 | 1961 | 79.4 | 71.28 | 94.55 | ||||
| 14D | 1450 | 86586 | 4029 | 79.4 | 120.33 | 159.61 | Y315M-4 | 185 |
| 97777 | 4011 | 83.2 | 129.44 | 171.3 | ||||
| 109550 | 3968 | 85.7 | 138.91 | 184.26 | ||||
| 120740 | 3864 | 87 | 147.00 | 195.00 | Y315M-4 | 220 | ||
| 131940 | 3683 | 86.8 | 153.51 | 203.63 | ||||
| 143130 | 3433 | 85.6 | 157.5 | 208.92 | ||||
| 154910 | 3080 | 82.8 | 158.33 | 210.02 | ||||
| 166100 | 2676 | 79.4 | 154.06 | 204.36 | ||||
| 18D | 960 | 121830 | 2908 | 79.4 | 122.69 | 162.74 | Y355-6 | 200 |
| 137580 | 2895 | 83.2 | 131.67 | 174.65 | ||||
| 154160 | 2864 | 85.7 | 141.64 | 187.88 | ||||
| 169910 | 2790 | 87 | 149.89 | 198.82 | ||||
| 185650 | 2659 | 86.8 | 156.52 | 207.62 | Y355-6 | 220 | ||
| 201400 | 2479 | 85.6 | 160.59 | 213.01 | ||||
| 217980 | 2225 | 82.8 | 161.43 | 214.13 | ||||
| 233730 | 1934 | 79.4 | 157.08 | 208.36 | ||||
| 20D | 960 | 167130 | 3598 | 79.4 | 207.77 | 275.61 | JSQ1410-6 | 380 |
| 188730 | 3583 | 83.2 | 222.99 | 295.8 | ||||
| 211470 | 3545 | 85.7 | 239.87 | 318.18 | ||||
| 233070 | 3452 | 87 | 253.84 | 336.71 | ||||
| 254670 | 3290 | 86.8 | 265.07 | 351.61 | ||||
| 276270 | 3067 | 85.6 | 271.96 | 360.76 | ||||
| 299010 | 2752 | 82.8 | 273.39 | 362.64 | ||||
| 320610 | 2392 | 79.4 | 266.02 | 352.87 | ||||
4โครงสร้าง
รายการพัดลมระบายอากาศแบบหลุดศูนย์กลางส่วนใหญ่ประกอบด้วยหมุน, กล่อง, ทางเข้าอากาศ, ประตูควบคุมและส่วนการส่ง
(1) เครื่องหมุนประกอบด้วย 12 ด้านหลังหันลมกระดาษบีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์บีฟล์การใช้ปีกในรูปกระดาษระบายอากาศทําให้มีประสิทธิภาพสูงกลมหมุนถูกปรับให้สมดุลด้วยสแตตติกและไดนามิค ดังนั้นมันจึงทํางานอย่างราบรื่นโครงสร้างหมุนของอากาศและพัดลมแรงผลักดันของเครื่องหมายเครื่องเดียวกันคือเหมือนกัน.
(2) กระเป๋าเปลือกเป็นร่าง volute welded ด้วยแผ่นเหล็กธรรมดากล่องของพัดลมดูดเดียวถูกทําขึ้นในสามรูปแบบที่แตกต่างกัน (Ng8 ~ 12 กล่องถูกทําขึ้นจากโครงสร้างอินทิกรัลและไม่สามารถแยกออก, N214 ~ 16 กระเป๋าทําจากชนิดเปิดสอง, และ N218 ~ 28 กระเป๋าทําจากชนิดเปิดสาม).
(3) การเข้าอากาศที่เข้ากันและเรียบง่ายถูกทําเป็นโครงสร้างที่บูรณาการและติดตั้งบนด้านเข้าของพัดลมด้วยพับ
(4) อุปกรณ์ที่ใช้ในการปรับอัตราการไหลของพัดลมถูกติดตั้งในแนวแกนหน้าของช่องรับอากาศ ระยะการปรับคือ 0 ° (เปิดเต็ม) ถึง 90 ° (ปิดเต็ม)ปรับตําแหน่งเลเวอร์ประตู, มองไปทางด้านขวาจากทิศทางของช่องรับอากาศ สําหรับพัดลมพัดลมทางขวา การผลักเลนจากด้านล่างไปข้างบนจะเปลี่ยนทิศทางจากปิดเต็มไปเปิดเต็มสําหรับพัดลมทางซ้าย, การดึงเลเวอร์จากด้านบนไปด้านล่างจะเปลี่ยนจากปิดเต็ม ไปเปิดเต็ม ไปสู่ทิศทางเปิดเต็ม
(5) หม้อหลักของส่วนส่งผลิตถูกทําจากเหล็กคุณภาพสูงและพัดลมนี้ใช้อุปกรณ์หมุนมีสองประเภทของกล่องหมุน: N28 ~ 16 ใช้กล่องหมุนแบบกล่องN218~28 ใช้กล่องพ่วงแบบหมอน 2 กล่องกล่องบรรทุกมีอุปกรณ์เทอร์โมเมตรและตัวชี้ระดับน้ํามัน (เฉพาะสําหรับแฟนลมลื่นลม) น้ํามันเล็บคือ L-AN46 น้ํามันระบบสูญเสียทั้งหมดปริมาณน้ํามันที่เพิ่มเข้ากับความต้องการของเครื่องหมายระดับน้ํามัน. หากใช้กรีสในกล่องยางกล่อง N28 ~ 16 แบบบูรณาการ, กล่องยางกล่องจะเพิ่มก้อนน้ํามันที่ด้านกลองของกล่องยาง, และช่องแนบของมันได้ถูกทําขึ้นก่อนพัดลมแรงดึงผลักดันมีอุปกรณ์เย็นน้ํา, ดังนั้นท่อน้ําต้องติดตั้ง การบริโภคน้ําจะแตกต่างกันตามอุณหภูมิ และโดยทั่วไปถือว่า 05 ~ 1m2/h
