อุตสาหกรรมตรง Mount Top Entry Ball Valve วาล์วลูกกลมแบบแค่ออกศูนย์กลางคู่
-
เน้น
อุตสาหกรรม เซ็นทริก วาล์วครึ่งลูกบอล ODM
,วาล์วครึ่งลูกบอลแบบเฉพาะตัวติดตั้งตรง
,วาล์วลูกกลองเข้าด้านบน DN1200
-
ชื่อสินค้าบอลวาล์วประหลาดคู่
-
ลักษณะติดตั้งด้านบน
-
ขนาดDN50-DN1200
-
วัสดุเหล็กหล่อ, เหล็กหล่อ, เหล็กกล้าคาร์บอน, สแตนเลส, Nbr
-
สื่อน้ำ น้ำมัน แก๊ส ไอน้ำ
-
การรับประกัน1 ปี
-
สถานที่กำเนิดจีน
อุตสาหกรรมตรง Mount Top Entry Ball Valve วาล์วลูกกลมแบบแค่ออกศูนย์กลางคู่
อุตสาหกรรมตรง Mount Top Entry Ball Valve วาล์วลูกกลมแบบแค่ออกศูนย์กลางคู่
ภาพรวมสินค้า:
วาล์วครึ่งลูกบอลที่ติดตั้งตรงด้านบนเป็นชนิดของวาล์วที่ใช้กันทั่วไปที่ใช้ในระบบควบคุมของของเหลวในสาขาอุตสาหกรรม. มันประกอบด้วยร่างวาล์ว, กล่องวาล์ว, ลูกวาล์วและต้นวาล์ว
คุณลักษณะหลักของการออกแบบของแวลล์ครึ่งกลมแบบอคเซนทริกที่ติดตั้งด้านบนคือตําแหน่งของกลมกลมคลื่นหันออกจากแกนแกนของแวลล์โดยปกติระยะทาง eccentric เป็นครึ่งของรัศมีของลูกบอลซับการออกแบบนี้ทําให้ลูกวาล์วสามารถบรรลุการขัดแย้งและแรงหมุนปิดที่ต่ํามากในระหว่างการเปิดและปิด โดยการนี้ลดแรงทํางานและการสวมวาล์ว
หลักการทํางานของ วาล์วครึ่งลูกศูนย์กลางที่ติดตั้งด้านบนคือการควบคุมตําแหน่งของลูกบอลวาล์วโดยการหมุน stem วาล์ว.เมื่อกระดูกวาล์วหมุน ลูกวาล์วหันออกจากที่นั่งของวาล์ว โดยเปิดช่องทางและอนุญาตให้ของเหลวผ่านเมื่อต้นหมุนเพื่อให้ลูกบอลตรงกับที่นั่ง, ช่องทางปิดและของเหลวหยุดไหล
วัสดุส่วนประกอบหลัก
| ชื่อส่วนประกอบ | หน่วยของวาล์ว | ดิสก์ | รางแวลล์ ซิลินเดอร์ พิสตัน | ลาย | ตําแหน่งของวาล์ว |
| วัสดุ | เหล็กเหล็กเหล็ก | เหล็กคาร์บอน | โลหะไร้ขัด | โลหะไร้ขัด | NBR |
มิติการเชื่อมต่อภายนอกหลัก (หน่วย: mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 430 | 530 | 580 | 630 | 800 | 900 | 1000 | 1100 | 1200 | 1300 |
| H | 155 | 165 | 190 | 200 | 265 | 280 | 325 | 385 | 430 | 480 | 520 | 560 | 655 | 710 | 780 | 840 | 1000 | 1100 | 1250 |
| W | 200 | 200 | 230 | 250 | 240 | 240 | 280 | 350 | 350 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 600 |
ลักษณะสินค้า:
1การขัดขัดต่ําและแรงหมุนปิด: เนื่องจากการออกแบบที่ไม่เหมาะสมของลูกบอลซับซ้อน, พลังการทํางานและการสกัดของซับซ้อนน้อย
2การควบคุมการไหลเวียนที่ดี: โดยการหมุนกระดูกวาล์ว สามารถควบคุมการไหลเวียนได้อย่างแม่นยํา
3. เปลี่ยนเร็ว: การออกแบบของลูกบอลซัฟล์สามารถเปิดหรือปิดซัฟล์ได้อย่างรวดเร็ว ซึ่งเหมาะสําหรับระบบที่ต้องการการตอบสนองอย่างรวดเร็ว
4ความต้านทานต่อการกัดกรองที่ดี: วัสดุคลื่นครึ่งลูกกลมแบบอคเซนทริกที่ติดตั้งด้านบนทั่วไป เช่น เหล็กไร้ขัดกรองมีความต้านทานต่อการกัดกรองที่ดี

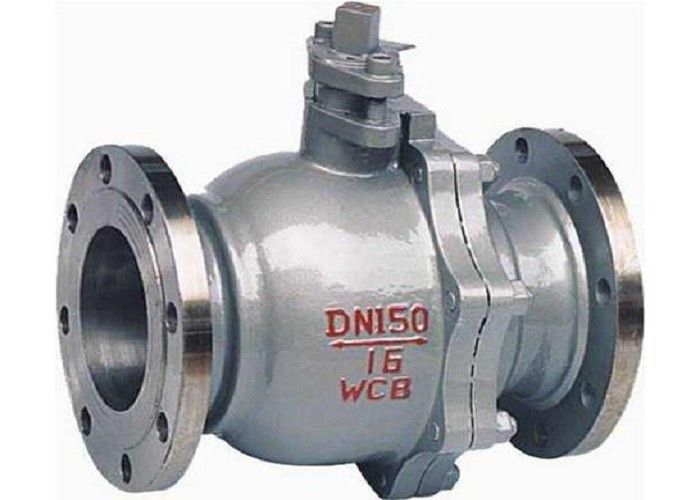

ภาพสินค้า:
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
